Panele sufitowe INNSJO Inari
Panele sufitowe z rurą miedzianą do wodnych instalacji przeznaczone do suchej zabudowy w krzyżowym suficie podwieszonym.
O SYSTEMIE
Panel chłodzenia sufitowego
INNSJO Inari
Panele INNSJO Inari są wytwarzane z materiałów o wysokim współczynniku przewodzenia ciepła, w szczególności z wykorzystaniem wężownic wykonanych z rur miedzianych oraz radiatorów aluminiowych, co przekłada się na wysoką efektywność całkowitą instalacji chłodzenia sufitowego. Ponadto, panele zostały wyposażone w fabrycznie zintegrowane wieszaki, umożliwiające ich montaż pomiędzy nośnymi profilami typu CD60 w konstrukcji krzyżowego sufitu podwieszanego.
Linia produktów INNSJO Inari nie posiada stałego typoszeregu. Długość paneli jest każdorazowo dostosowywana do warunków montażowych oraz wykonywana wyłącznie na potrzeby konkretnego projektu. Produkcja paneli w oparciu o indywidualne założenia projektowe zapewnia optymalny stosunek powierzchni aktywnej do całkowitej powierzchni sufitu.
Lorem ipsum dolor sit amet, consectetur adipiscing elit. Ut elit tellus, luctus nec ullamcorper mattis, pulvinar dapibus leo.
↑
zwiększona efektywność
Al
aluminiowe profile
Cu
miedziana wężownica
Skrojony na miarę
system dopasowany do projektu
Opis systemu

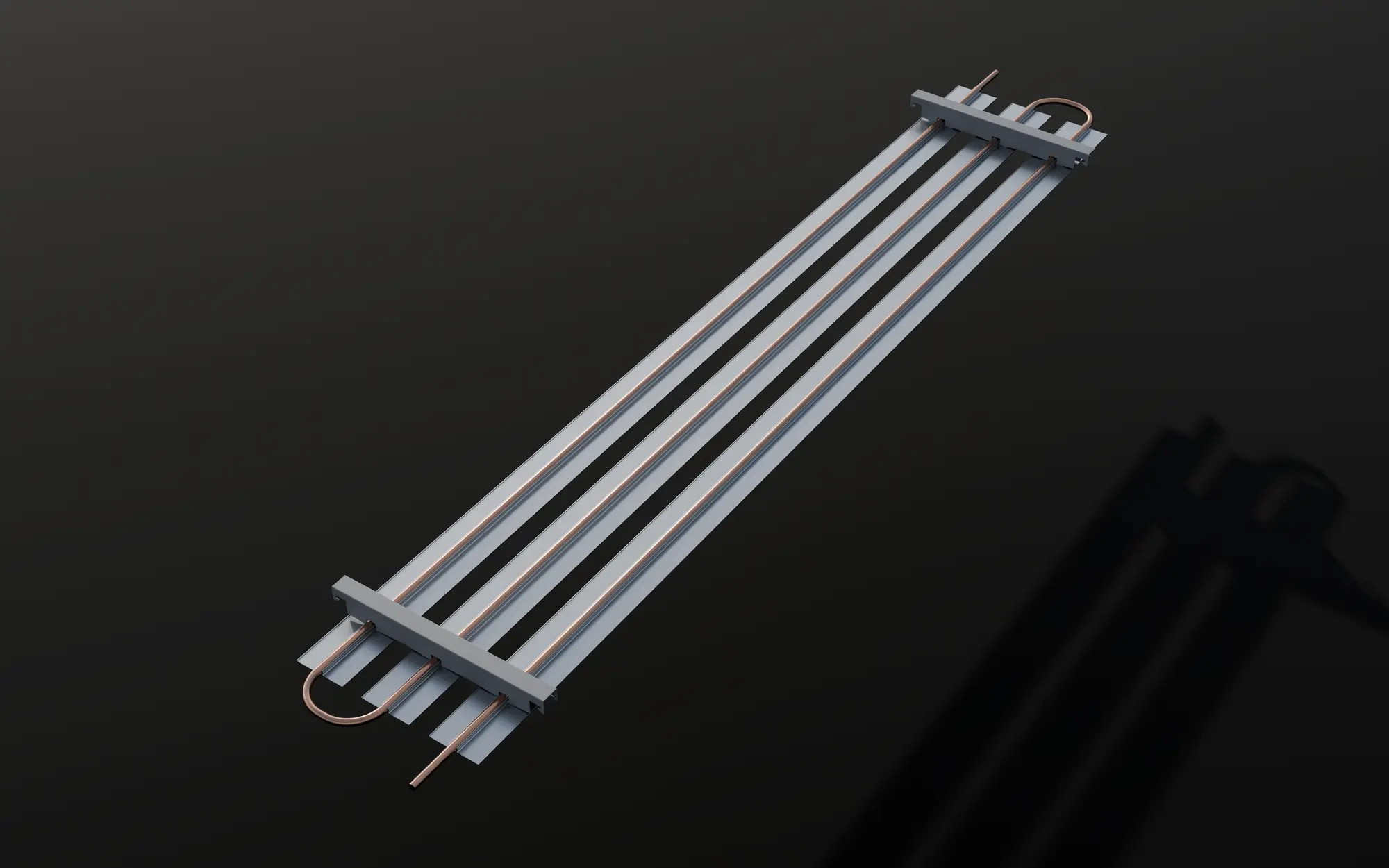

Panel do chłodzenia i ogrzewania sufitowego w suchej zabudowie z przyłączem po prawej lub lewej stronie o długości 550–3100 mm. Wykonany z wężownicy z rury miedzianej o średnicy 12 mm i rozstawie prowadzenia (w zależności od typu panelu) 88–120 mm oraz radiatorów aluminiowych o szerokości 86 mm. Przeznaczony do zabudowy na krzyżowej konstrukcji sufitu podwieszonego.
Całkowicie niewidoczny system chłodzenia
Moduł sufitu grzewczo-chłodzącego przeznaczony jest do montażu w standardowym suficie podwieszanym o konstrukcji krzyżowej. W celu zwiększenia przewodnictwa cieplnego i zachowania wydajności panelu, należy stosować płyty do suchej zabudowy o najwyższym możliwym współczynniku przewodzenia ciepła przy możliwie najniższej grubości płyty.
Zalety systemu INNSJO Inari
- Rozwiązanie premium
- Wysoka wydajność paneli
- Bezgłośna praca
- Niewidoczny
- Komfortowy
Specyfikacja
Typ instalacji: wodne chłodzenie/ogrzewanie sufitowe
Montaż: standardowa konstrukcja sufitu podwieszonego w suchej zabudowie G/K
Źródło ciepła: pompa ciepła, chiller lub inne urządzenie realizujące lewobieżny obieg termodynamiczny
Poziom hałasu: brak (panele sufitowe nie posiadają elementów mechanicznych, jak również przepływ samej wody w instalacji jest niesłyszalny)
Materiały: aluminium, stal nierdzewna, miedź
Długości paneli (mm): 550-3100 ±10 | lewe/prawe
Rozstaw prowadzenia rur (mm) ±1:

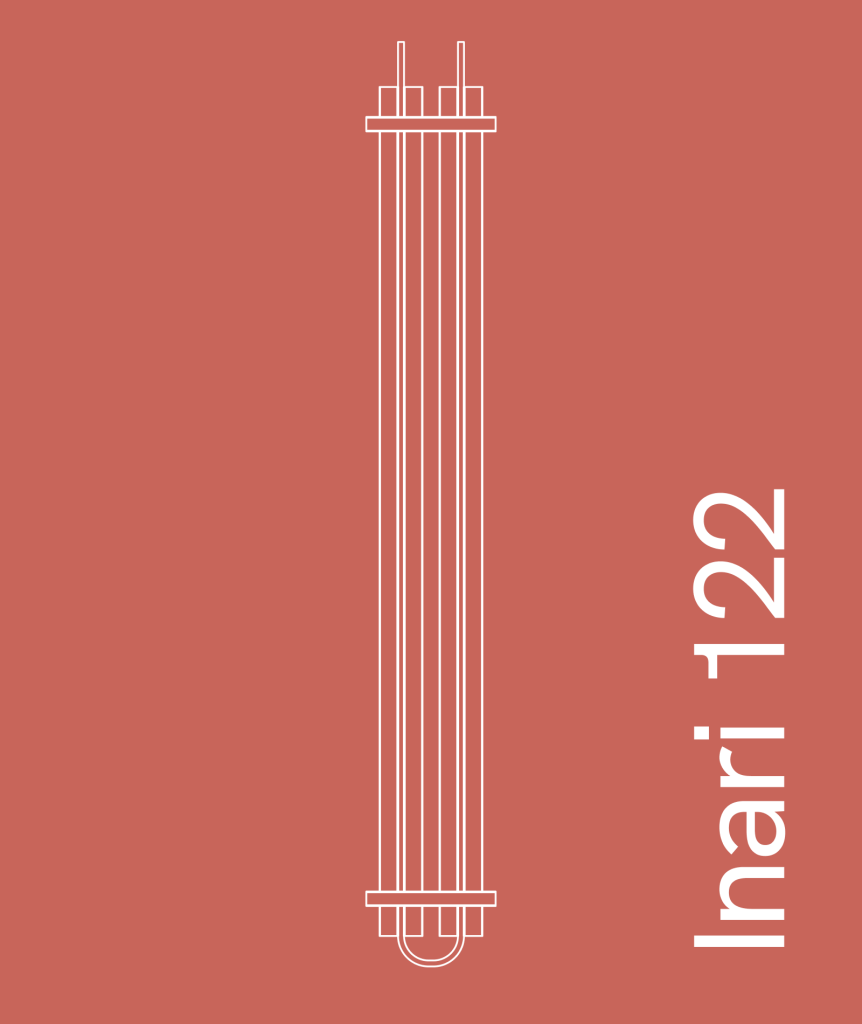

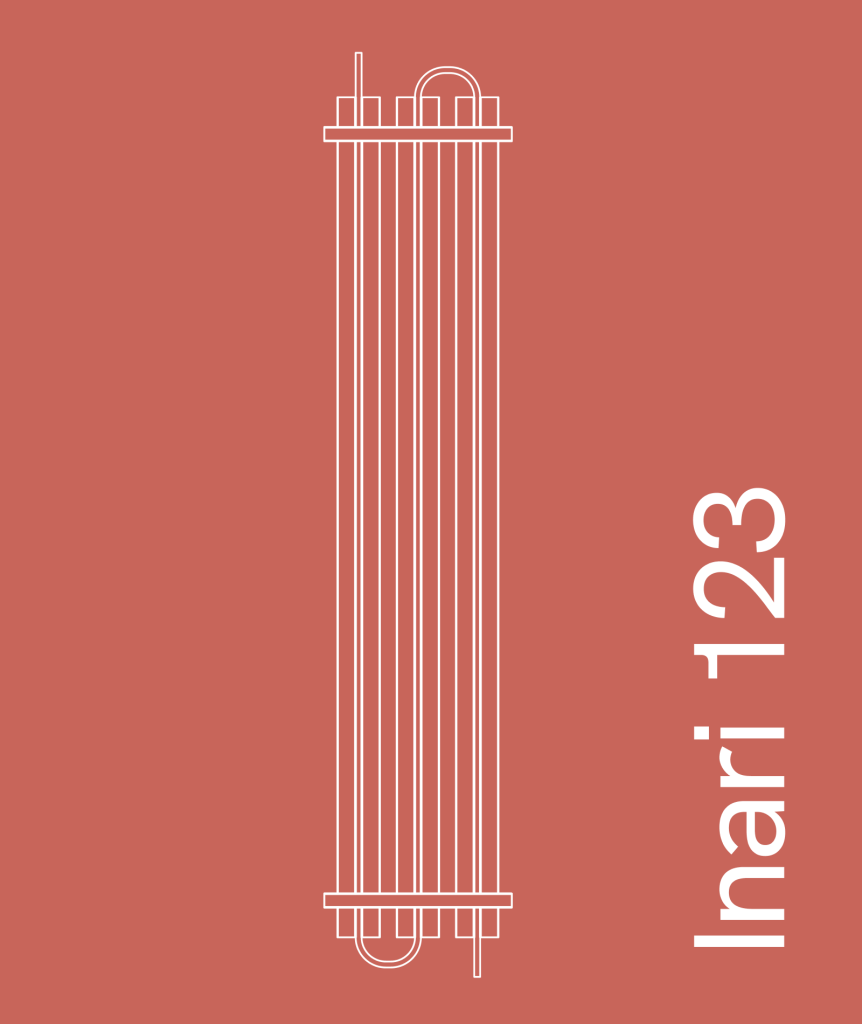

INNSJO Inari 122, Inari 123: 120 mm

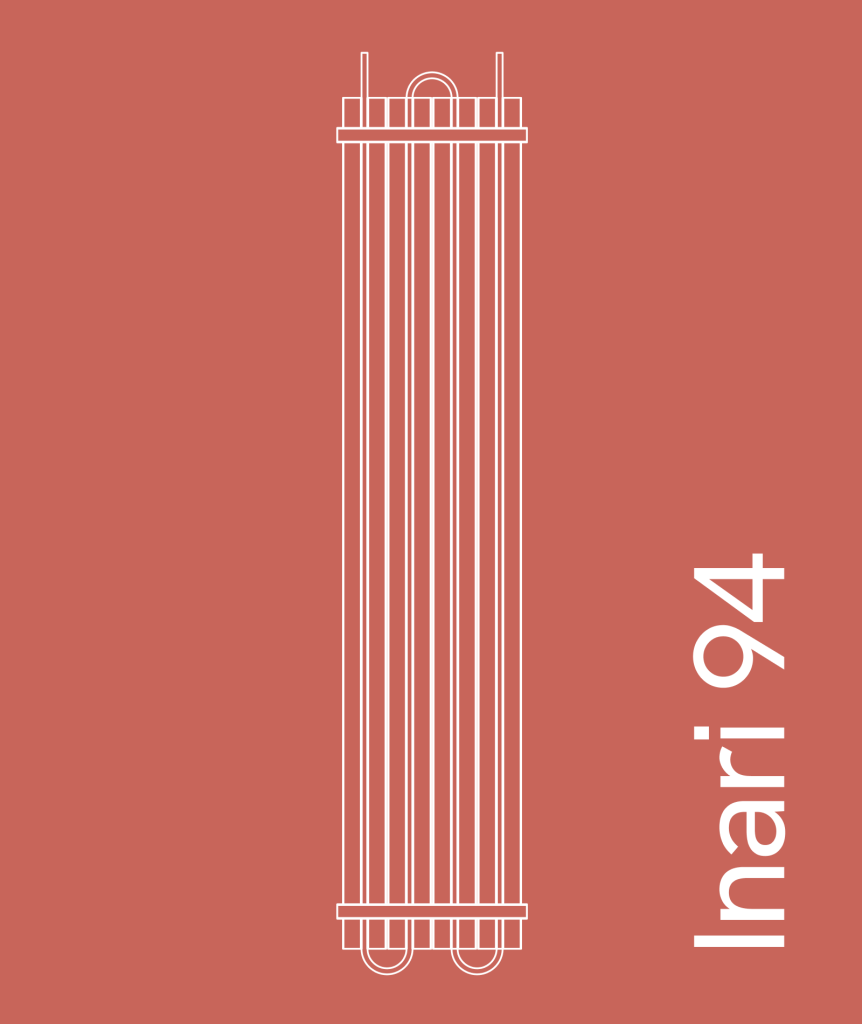

INNSJO Inari 93, Inari 94: 88 mm
Rozstaw pomiędzy profilami CD60 (mm):
INNSJO Inari 94, Inari 123: 416 mm
INNSJO Inari93, Inari 122: 333 mm
Waga paneli (kg): 1,45 – 6,03 ±0,2
Wężownica: miedziana rura o średnicy 12 mm
Wydajność chłodzenia (W/m²) przy ΔT=8 K:
INNSJO Inari 122, Inari 123: 77,3 W
INNSJO Inari 93, Inari 94: 90,9 W
Wydajność ogrzewania (W/m²) przy ΔT=8 K:
INNSJO Inari 122, Inari 123: 117,8 W
INNSJO Inari 93, Inari 94: 137 W
Ciśnienie max: 3 bar

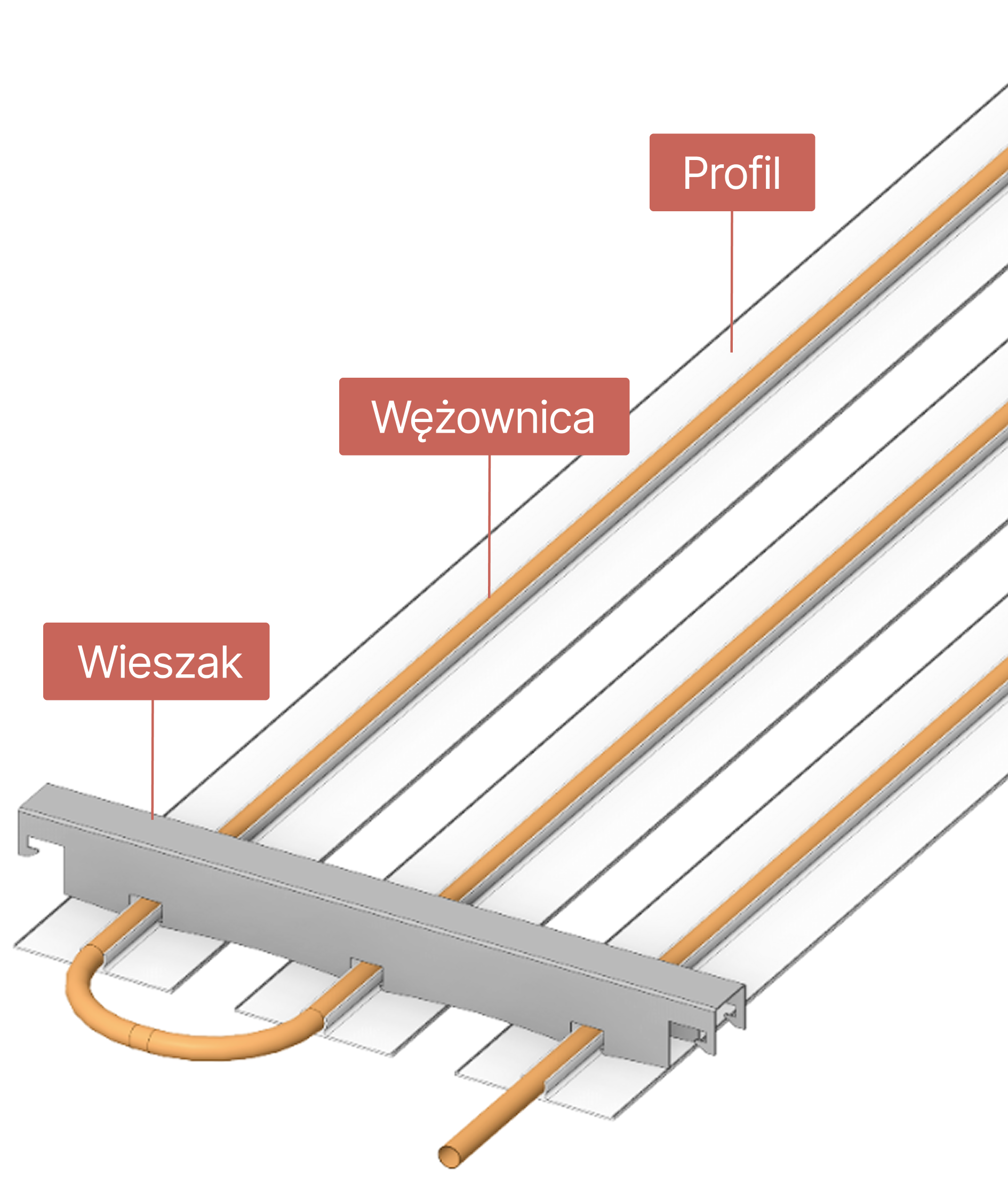

Budowa panelu
Profil aluminiowy
Specjalnie zaprojektowany profil, który intensyfikuje wymianę ciepła przy ogrzewaniu i chłodzeniu sufitowym.
Wężownica
Miedziana rura o średnicy 12 mm.
Wieszak
Wieszak ze stali nierdzewnej ułatwia beznarzędziowy montaż panelu pomiędzy profilami sufitu podwieszanego.
1 rozwiązanie 2 funkcje
Chłodzenie i ogrzewanie w jednym systemie
Panele sufitowe INNSJO to uniwersalne rozwiązanie, które dostosowuje się do Twoich potrzeb niezależnie od pory roku.
Ta sama instalacja może pełnić podwójną funkcję – grzewczą zimą i schładzającą latem.
Chłodzenie
W czasie letnich upałów, instalacja zapewni przyjemne schłodzenie pomieszczeń - bezszelestnie i bez powiewów.
Ogrzewanie
W zimowe miesiące, te same panele ogrzeją wnętrze,
natychmiastowo reagując na potrzeby użytkowników.
ZASTOSOWANIE
Gdzie stosowane jest chłodzenie sufitowe
INNSJO Inari?
Budynki jednorodzinne
Domy, apartamenty, obiekty tymczasowego zamieszkania.
Obiekty komercyjne
Biura, centra biurowe, lokale usługowe, prywatne kliniki, hotele.
Obiekty użyteczności publicznej
Instytucje kultury, placówki edukacyjne, sale zabiegowe.
Sterowanie chłodzeniem i ogrzewaniem
Zapobieganie wykraplaniu pary zawartej w powietrzu
Fundamentem bezpiecznej eksploatacji chłodzenia sufitowego jest ochrona przed kondensacją pary wodnej. Realizuje się ją poprzez dwa sprawdzone podejścia, zależne do przeznaczenia budynku lub pomieszczenia:
Budownictwo mieszkalne lub przestrzenie komercyjne o niedużym zagęszczeniu użytkowników (stabilna, niska wilgotność)
Nad bezpieczeństwem czuwa dedykowana automatyka sterująca, która w czasie rzeczywistym monitoruje temperaturę i wilgotność w każdym pomieszczeniu. System na bieżąco oblicza temperaturę punktu rosy i reguluje temperaturę wody zasilającej tak, aby zawsze utrzymywać bezpieczny margines (np. 1–2 K) powyżej granicy skraplania.
Pomieszczenia o dużym lub nieprzewidywalnym zagęszczeniu użytkowników (zmienna, wysoka wilgotność)
Rekomenduje się rozwiązania hybrydowe zarządzane przez BMS, łączące pasywne chłodzenie sufitowe z klimatyzacją. Gdy wilgotność gwałtownie rośnie, system klimatyzacji uruchamia się prewencyjnie, by osuszyć powietrze i umożliwić ciągłą, wydajną pracę sufitu chłodzącego.
