Czym jest i jak działa pasywne chłodzenie sufitowe?
W tym artykule wyjaśniamy jak działa chłodzenie sufitowe oraz jak wpływa ono na odczuwanie komfortu cieplnego we wnętrzach. Przedstawiamy wady i zalety klimatyzacji oraz porównujemy działanie klimatyzatorów do pracy chłodzenia sufitowego.
Upały w domu. Znasz to uczucie?
Jest środek lata. Termometr za oknem pokazuje 34 stopnie. Wracasz do domu po całym dniu pracy i zamiast odetchnąć, czujesz, że wchodzisz do nagrzanego piekarnika. Włączasz klimatyzator. Po chwili zaczyna wiać zimne powietrze, słyszysz jednostajny szum wentylatora, a po kilku minutach masz wrażenie, że siedzisz w lodówce z przeciągiem. Boli Cię kark, masz suche gardło i zastanawiasz się, czy to naprawdę ma być komfort. Brzmi znajomo?
Właśnie w tym momencie, pojawia się pasywne chłodzenie sufitowe jako remedium na standardowe uciążliwości pracy klimatyzatora.
Klimatyzacja, którą znamy, i jej wady
Zanim wyjaśnimy, czym jest chłodzenie sufitowe, warto zrozumieć, dlaczego tradycyjna klimatyzacja tak często zawodzi nasze oczekiwania dotyczące komfortu.
Standardowy klimatyzator działa na bardzo prostej zasadzie: pobiera powietrze z pomieszczenia, schładza je i z powrotem wtłacza do pokoju. Brzmi sensownie. Problem polega jednak na tym, że to schłodzone powietrze musi jakoś dotrzeć do każdego zakątka pomieszczenia. I tu zaczyna się kłopot.
Wentylatory w klimatyzatorze wymuszają intensywny ruch powietrza. To powietrze, które owiewa nasze ciała, jest często o 10 do 15 stopni chłodniejsze niż temperatura naszej skóry. Nasz organizm rejestruje to jako zagrożenie i uruchamia mechanizmy obronne: naczynia krwionośne się zwężają, mięśnie napinają, a my czujemy się niekomfortowo nawet wtedy, gdy mierzona temperatura powietrza w pokoju jest formalnie właściwa.
Do tego dochodzą inne problemy. Klimatyzator osusza powietrze, co podrażnia błony śluzowe nosa i gardła. Filtry w urządzeniu zbierają kurz, roztocza i inne alergeny, które potem razem z powietrzem trafiają z powrotem do pokoju. Sam sprzęt hałasuje. Wymaga regularnych przeglądów i czyszczenia. I w końcu estetyka: jest niewiele osób, które są zachwycone wiszącą na ścianie białą skrzynką z kratką.
Czy jest alternatywa? Tak. I działa na zupełnie innej zasadzie.
Jak nasze ciało oddaje ciepło do otoczenia? Fizyka, której doświadczamy na co dzień
Żeby zrozumieć, jak działa pasywne chłodzenie sufitowe, musimy się na chwilę zatrzymać przy fizyce. Nie martw się, będzie prosto.
Nasze ciało pozbywa się nadmiaru ciepła na kilka sposobów. Pocimy się, a pot, parując, chłodzi skórę. Oddychamy i wraz z wydychanym powietrzem oddajemy ciepło. Ale jest jeszcze jeden, bardzo ważny mechanizm, o którym rzadko myślimy na co dzień: promieniowanie cieplne.
Każde ciało, które ma temperaturę wyższą niż otoczenie, emituje energię w postaci promieniowania podczerwonego. Nasze ciała dosłownie świecą ciepłem, choć nie jest to widoczne gołym okiem. I jeśli w pobliżu znajdzie się jakaś chłodniejsza powierzchnia, ciepło naszego ciała będzie do niej transferowane bez żadnego pośrednika czy ośrodka.
Ten mechanizm doskonale znamy z zimowych wyjazdów w góry. Stoisz na stoku w mroźny, ale słoneczny dzień. Temperatura powietrza jest poniżej zera, a mimo to czujesz przyjemne ciepło na twarzy. Słońce ogrzewa Cię bezpośrednio, poprzez promieniowanie, omijając całkowicie zimne powietrze dookoła.
Chłodzenie sufitowe działa dokładnie tak samo, tylko w odwrotnym kierunku – to nasze ciało emituje ciepło do otoczenia.
Pasywne chłodzenie sufitowe: sufit, który pochłania ciepło
Temperatura powierzchni sufitu utrzymuje się w zakresie 18–20°C, więc jest wyraźnie niższa od temperatury ciała. Mimo że nie mamy tu do czynienia z temperaturą tak niską jak np. temperatura lodu, ta różnica termiczna uruchamia mechanizm wymiany ciepła. Ciało, jako obiekt cieplejszy, emituje w kierunku sufitu promieniowanie podczerwone. W efekcie energia cieplna „odpływa” od powierzchni skóry, ku chłodniejszemu sufitowi. Nie towarzyszy temu żaden ruch powietrza, nie ma odczuwalnego przewiewu.
Właśnie na tej zasadzie działa pasywne chłodzenie sufitowe INNSJO. Około 70% wymiany ciepła odbywa się przez promieniowanie podczerwone. Pozostałe 30% to tak zwana naturalna konwekcja, czyli subtelne, całkowicie niewyczuwalne dla człowieka opadanie lekko schłodzonego powietrza od sufitu ku podłodze. Ta konwekcja jest tak słaba, że nie wywołuje żadnych odczuwalnych ruchów powietrza w pomieszczeniu.
Efekt? Czujesz chłód, ale nie wiesz, skąd on pochodzi. Po prostu jest Ci przyjemnie.
Jak działa chłodzenie sufitowe?
No dobrze, ale jak to się dzieje że sufit jest chłodny? To nie magia, to hydraulika.
W suficie, ukryte za płytami wykończeniowymi, znajdują się panele z rurami, przez które przepływa chłodna woda. Woda ta ma temperaturę zazwyczaj od 14 do 18 stopni Celsjusza i jest schładzana przez pompę ciepła. Krążąc w rurkach, odbiera ciepło od powierzchni sufitu i wynosi je na zewnątrz budynku.
To jest właśnie pełen obieg: sufit pochłania ciepło od ludzi i przedmiotów w pokoju, woda w rurkach przejmuje to ciepło od sufitu, a pompa ciepła odbiera ciepło od wody i wyrzuca je na zewnątrz.
Cały ten proces odbywa się cicho, niewidocznie i bez żadnych ruchów powietrza.
Dlaczego woda, a nie powietrze?
To ważne pytanie, bo odpowiedź tłumaczy, dlaczego chłodzenie sufitowe jest tak efektywne energetycznie.
Woda ma wielokrotnie większą pojemność cieplną niż powietrze. Oznacza to, że jeden litr wody może przenieść nieporównywalnie więcej energii cieplnej niż jeden litr powietrza. Systemy oparte na wodzie jako nośniku energii są więc z założenia bardziej efektywne od systemów nawiewnych, które transportują schłodzone powietrze kanałami i przewodami.
Dodatkowo chłodzenie sufitowe pracuje przy stosunkowo wysokiej temperaturze wody zasilającej (14 do 18 st.C) w porównaniu z klimakonwektorami, które często wymagają wody o temperaturze poniżej 10 st.C. Wyższa temperatura zasilania oznacza, że pompa ciepła pracuje z lepszym współczynnikiem efektywności, czyli zużywa mniej energii elektrycznej, aby schłodzić tę samą ilość wody. Szacuje się, że oszczędności energii w porównaniu z tradycyjną klimatyzacją mogą sięgać nawet 40 procent.
Jak to wygląda w praktyce? Montaż i wygląd paneli sufitowych
Jedną z największych zalet pasywnego chłodzenia sufitowego jest jego całkowita niewidoczność. Dosłownie.

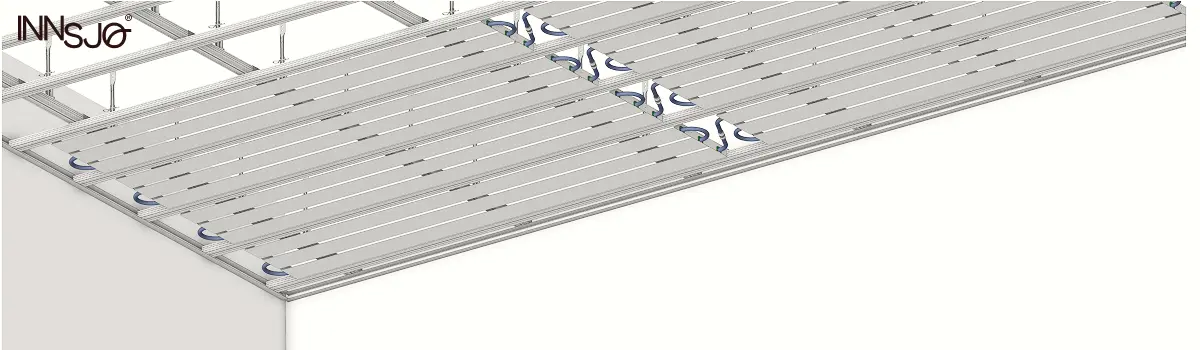

Panele sufitowe INNSJO montowane są na konstrukcji sufitu podwieszanego, czyli tej samej metalowej konstrukcji z profili, którą zna każdy, kto kiedykolwiek robił remont. Panele zawieszane są pomiędzy nośnymi profilami, a następnie przykrywane płytami gipsowo-kartonowymi. Płyty można malować, tapetować, wykańczać różnymi materiałami.
Od strony pomieszczenia nie widzisz nic. Żadnych urządzeń, żadnych kratek, żadnych kabli ani rur. Czysty, gładki sufit. To idealne rozwiązanie dla nowoczesnych, minimalistycznych wnętrz, w których każdy detal ma znaczenie.
Niska masa paneli sprawia, że nie wymaga się żadnego specjalnego wzmacniania konstrukcji sufitu. Rozstawy profili pozostają standardowe, a jedynym technicznym wymogiem jest zachowanie odpowiednich rozstawów profili nośnych zgodnych ze specyfikacją wybranego modelu paneli sufitowych INNSJO.
Wykonaj bezpłatną kalkulację
Chłodzenie/ogrzewanie sufitowe, chłodzenie ogrzewanie ścienne - dwie funkcje, jedna instalacja
Tu pojawia się coś, czego wielu ludzi się nie spodziewa: ta sama instalacja, która latem chłodzi, może zimą ogrzewać.
Wystarczy zmienić temperaturę wody krążącej w rurkach. Latem woda jest chłodna i pochłania ciepło z pomieszczenia. Zimą woda jest ciepła i oddaje ciepło do pomieszczenia przez ten sam mechanizm promieniowania podczerwonego, tylko tym razem z sufitu ku podłodze.
Jedna prosta instalacja hydrauliczna, jedna pompa ciepła, pełna kontrola nad klimatem przez cały rok. Latem chłód bez podmuchów, zimą ciepło bez grzejników. I żadnych widocznych elementów w pomieszczeniu ani latem, ani zimą.
Warto dodać, że w nowoczesnym, dobrze izolowanym budownictwie energooszczędnym ogrzewanie sufitowe świetnie spełnia swoją funkcję. Może pracować przy bardzo niskich temperaturach zasilania (nawet od 28 do 35 stopni Celsjusza), co oznacza jeszcze lepszą współpracę z pompą ciepła i niższe rachunki za ogrzewanie.
A co z bezpieczeństwem? Czy woda będzie się skraplać?
To jedno z pierwszych pytań, które naturalnie przychodzą na myśl, gdy słyszymy o chłodnym suficie. Skoro sufit jest zimny, to czy na jego powierzchni nie będzie się skraplać wilgoć z powietrza, jak na zimnej szklance z wodą w upalny dzień?
To bardzo słuszna obawa i jako producent systemów sufitowych wzięliśmy ją pod uwagę.
Kluczem do bezpiecznej eksploatacji jest odpowiednia automatyka sterująca. System w czasie rzeczywistym mierzy temperaturę i wilgotność powietrza w każdym pomieszczeniu i na tej podstawie oblicza tak zwaną temperaturę punktu rosy, czyli temperaturę, przy której wilgoć z powietrza zaczęłaby się skraplać na powierzchniach. Automatyka dba o to, żeby temperatura wody zasilającej była zawsze powyżej punktu rosy, zachowując bezpieczny margines.
Gdy warunki są korzystne (niższa wilgotność), system może obniżyć temperaturę wody, zwiększając wydajność chłodzenia. Gdy wilgotność rośnie, system odpowiednio podnosi temperaturę zasilania. Wszystko odbywa się automatycznie, bez konieczności ingerencji użytkownika.
W budynkach o zmiennym i wysokim zagęszczeniu użytkowników (na przykład sale konferencyjne, hotele podczas dużych wydarzeń) zaleca się połączenie chłodzenia sufitowego z konwencjonalną klimatyzacją, której głównym zadaniem jest osuszanie powietrza. Oba systemy współpracują ze sobą, zapewniając bezpieczeństwo i maksymalną efektywność.
Dla kogo jest to rozwiązanie?
Chłodzenie sufitowe sprawdza się w bardzo szerokim zakresie zastosowań.
W budownictwie mieszkalnym jest to idealne rozwiązanie dla domów jednorodzinnych, gdzie zależy nam na komforcie bez hałasu i ingerencji w estetykę wnętrz. Świetnie sprawdza się w apartamentach oraz obiektach wynajmu krótkoterminowego, takich jak hotele i domki wakacyjne, gdzie komfort gości jest priorytetem.
W obiektach komercyjnych i użyteczności publicznej chłodzenie sufitowe stosuje się w gabinetach lekarskich i klinikach, gdzie higiena jest kluczowa, a ruch powietrza niepożądany. Sprawdza się w salach konferencyjnych i biurach, gdzie cisza sprzyja koncentracji. W bibliotekach, muzeach i galeriach sztuki, gdzie wymagane są stabilne warunki klimatyczne. W salonach SPA i gabinetach wellness, gdzie komfort zmysłowy jest sednem usługi. A także w placówkach edukacyjnych, gdzie mniejszy hałas oznacza lepsze warunki do nauki.
Co konkretnie zyskujesz wybierając chłodzenie sufitowe
Podsumujmy zalety w prosty sposób.
Cisza absolutna. Nie ma wentylatorów, nie ma silników, nie ma żadnych ruchomych elementów w pomieszczeniu. Chłodzenie sufitowe jest całkowicie bezgłośne. To coś, co trzeba poczuć, żeby naprawdę docenić, szczególnie nocą.
Brak podmuchów i przeciągów. Wymiana ciepła odbywa się przez promieniowanie, a nie przez ruch powietrza. Nie poczujesz zimnego powiewu na karku, nie będziesz potrzebować swetra w środku lata.
Zdrowe powietrze. Brak wymuszonej cyrkulacji powietrza oznacza, że kurz, alergeny i inne cząsteczki nie są nieustannie przenoszone po pomieszczeniu. To szczególnie ważne dla alergików, astmatyków i osób ze schorzeniami dróg oddechowych. Do tego sufit chłodzący nie osusza powietrza, więc nie ma problemu z przesuszeniem błon śluzowych.
Estetyka. Instalacja jest całkowicie niewidoczna. Ściany, sufit i przestrzeń wnętrza są do pełnej dyspozycji architekta i użytkownika.
Brak obsługi. Nie ma filtrów do czyszczenia, nie ma przeglądów serwisowych, nie ma typowych awarii mechanicznych. Instalacja hydrauliczna ma żywotność przekraczającą 50 lat.
Oszczędność energii. Dzięki wymianie ciepła przez promieniowanie możliwe jest osiągnięcie komfortu termicznego przy wyższej temperaturze powietrza niż w przypadku klimatyzacji. Pompa ciepła pracuje efektywniej. Rachunek za prąd jest niższy.
Pasywne chłodzenie sufitowe a tradycyjna klimatyzacja: jedno zdanie podsumowania
Klimatyzacja schładza powietrze i wtłacza je z powrotem do pokoju z hałasem i podmuchem. Pasywne chłodzenie sufitowe po cichu pochłania ciepło z całego pomieszczenia, tak jak chłodne jezioro w letni wieczór łagodzi upał dookoła.
Na koniec: dlaczego właśnie teraz?
Coraz więcej inwestorów buduje swoje domy świadomie i zwraca uwagę na komfort i zdrowie. Coraz częściej architekci poszukują rozwiązań, które nie wpływają negatywnie na estetykę wnętrz. I coraz więcej z nas zdaje sobie sprawę, że wieczny szum klimatyzatora i suchość w nosie to nie jest komfort. Alternatywą dla tradycyjnych klimatyzatorów jest chłodzenie sufitowe, dzięki któremu, przebywając w domu lub biurze, nie musisz już zgadzać się na te niedogodności.
Pasywne chłodzenie sufitowe to rozwiązanie dostępne, sprawdzone i gotowe do montażu w Twoim domu.
Jeśli budujesz lub remontujesz dom, warto zaplanować przestrzeń tak, by dawała największy komfort i funkcjonalność. Zagospodarowanie sufitu poprzez umieszczenie w nim instalacji chłodzenia sufitowego dostarczy sporo korzyści i będzie Twoim cichym, niewidocznym sojusznikiem w walce z upałem latem i chłodem zimą.
Najczęściej zadawane pytania o chłodzenie sufitowe
Czy chłodzenie sufitowe działa bez pompy ciepła?
System wymaga źródła schłodzonej wody. Najefektywniejszym rozwiązaniem jest pompa ciepła z funkcją chłodzenia – szczególnie gruntowa, która umożliwia free-cooling. Można też zastosować agregat wody lodowej (chiller), jednak wówczas efektywność energetyczna jest niższa.
Czy chłodzenie sufitowe można zamontować w istniejącym budynku?
Tak, podczas remontu kapitalnego, w trakcie którego wykonywany jest nowy sufit podwieszany. System integruje się z istniejącą instalacją hydrauliczną – szczególnie łatwo, gdy budynek ma już pompę ciepła.
Czy na suficie skrapla się woda?
Nie, przy prawidłowo zaprojektowanym systemie. Temperatura powierzchni paneli utrzymywana jest powyżej punktu rosy. Nowoczesne regulatory automatycznie monitorują te parametry i dostosowują temperaturę zasilania.
